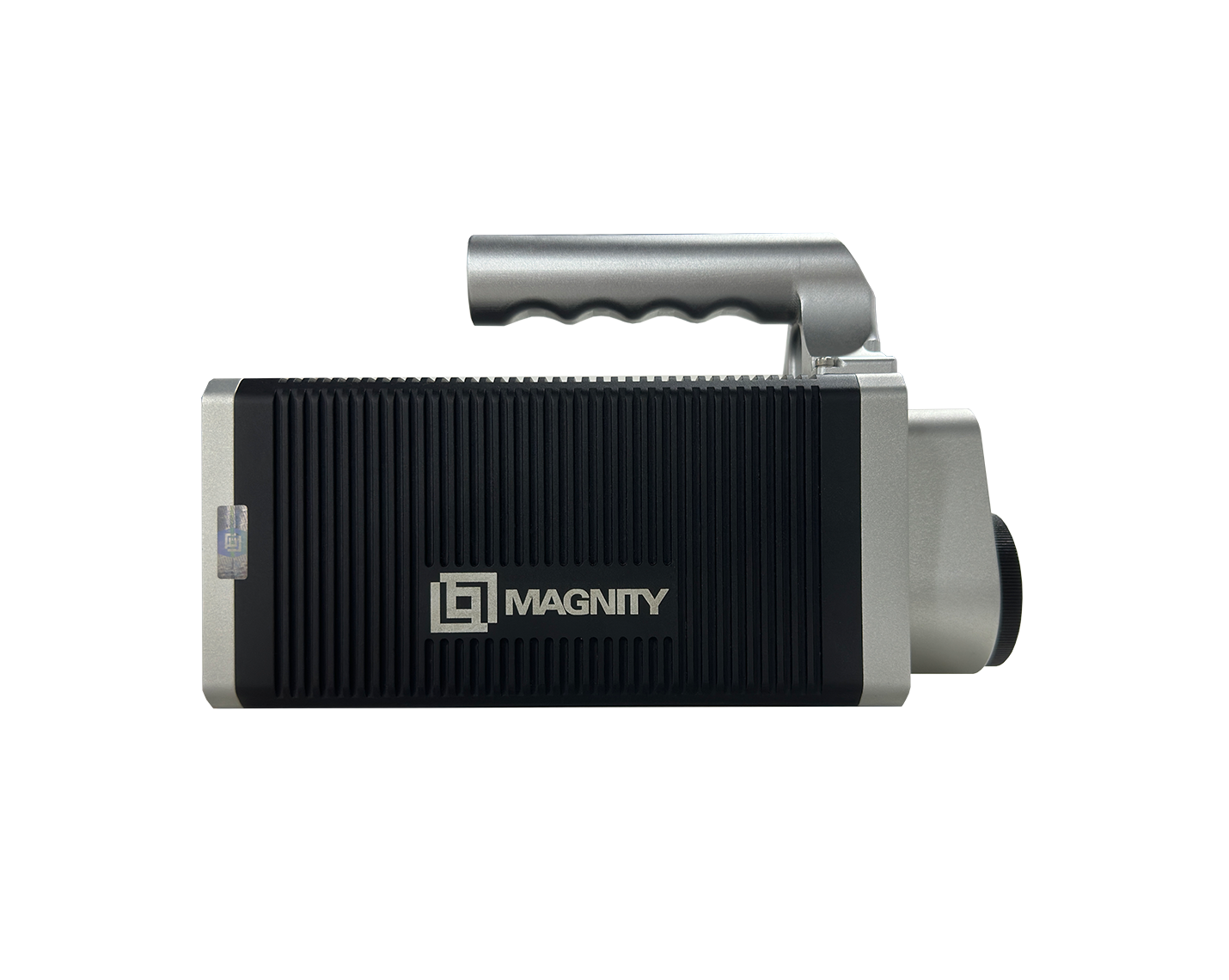

F7(E)
科学级中波制冷型热像仪
采用640×512 InSb红外探测器，无新增坏像素问题，输出优质红外图像。
采用全局快门，F7全画面数据率高达131Hz，F7E全画面数据率高达225Hz，窗口模式下可达4000Hz，可记录快速变化过程。
搭配微距镜头物方分辨率可达3μm。
任意位置快速开窗，精准捕捉感兴趣区域。
内部集成200万像素可见光相机，可多光谱同步观测记录。
支持高精度同步模式，可用于锁相检测。
可录制温度数据流并回放，完美重现历史场景。
支持GigE Vision，可接入Halcon，VisionPro，IMAQ等图像处理系统。
SDK支持C/C++/JAVA/Python/Matlab/LabView/Restful API等多种接口。
免费提供专业版应用程序。
采用640×512 InSb红外探测器，无新增坏像素问题，输出优质红外图像。
采用全局快门，F7全画面数据率高达131Hz，F7E全画面数据率高达225Hz，窗口模式下可达4000Hz，可记录快速变化过程。
搭配微距镜头物方分辨率可达3μm。
任意位置快速开窗，精准捕捉感兴趣区域。
内部集成200万像素可见光相机，可多光谱同步观测记录。
支持高精度同步模式，可用于锁相检测。
可录制温度数据流并回放，完美重现历史场景。
支持GigE Vision，可接入Halcon，VisionPro，IMAQ等图像处理系统。
SDK支持C/C++/JAVA/Python/Matlab/LabView/Restful API等多种接口。
免费提供专业版应用程序。
应用
|
|
|

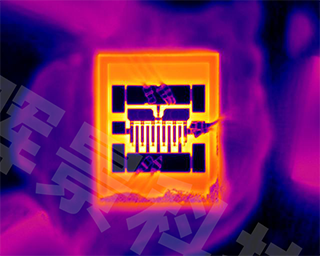

| 芯片检测 | 高能实验 |
 |
 |
| 科学研究 | 目标探测 |
产品参数
| 图像传感器 | |
| 红外探测器类型 | InSb焦平面阵列 |
| 波长范围 | 标配3.7~4.8μm，选配1.5~5.3μm，3~5μm或其它波段 |
| 电动光谱轮 | 选配4孔位电动光谱轮（滤光片尺寸最大1英寸） |
| 像素数与帧率 |
F7：131Hz（全画面：640×512），3385Hz（开窗） F7E：225Hz（全画面：640×512），4070Hz（开窗） |
| 像素尺寸 | 15μm |
| 热灵敏度（NETD） | ≤20mk |
| 积分时间 |
F7：0.46μs~最大帧时间 F7E：0.27μs~最大帧时间 |
| 测温性能和图像性能 | |
| ADC | 16位 |
| 测温范围 | -20~60℃, -20~180℃, -20~420℃, -20~1000℃, -20~1500℃, -20~2300℃, -20~3000℃ |
| 测温准确度 | 典型值：使用校准过的积分时间在0~1500℃范围内优于1℃或1%，取较大者 保证值：全量程优于2℃或2%，取较大者（可调积分时间） |
| 测温模式 | 全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式 |
| 可选镜头 | 25mm/5×微距等，多种镜头可选择，详细参数参见规格书 |
| 显示增强 | 自动拉伸，手动拉伸，细节增强（DDE），等温显示 |
| 调色板 | 白热、黑热、铁红、彩虹等12种 |
| 数据储存 | |
| 内置储存卡 | 256GB（选配） |
| 温度数据保存 | 全辐射数据，自定义DDT格式或CSV格式 |
| 温度数据流保存 | 全辐射数据流，自定义MGS格式 |
| 网络连接 | |
| 数据接口 | 以太网 |
| 底层协议 | TCP, UDP, IP, DHCP, ARP, ICMP, IGMP等 |
| 环境参数 | |
| 工作温度 | -20~50℃ |
| 储存温度 | -40~80℃ |
| 外壳防护等级 | IP54 |
| 电气接口 | |
| 输入输出同步 | SYNC_IN，SYNC_OUT，TTL 电平 |
| 视频输出 | 网口，选配HDMI，选配Camera Link |
| 电源 | DC 24V |
| 功耗 | 峰值<20W, 常温稳态<16W |
| 物理尺寸 | |
| 尺寸 | 190mm(L)×86mm(W)x93mm(H) (不含镜头和手柄) |
| 重量 | <2.5kg（含手柄、光谱轮和标配25mm 镜头） |
